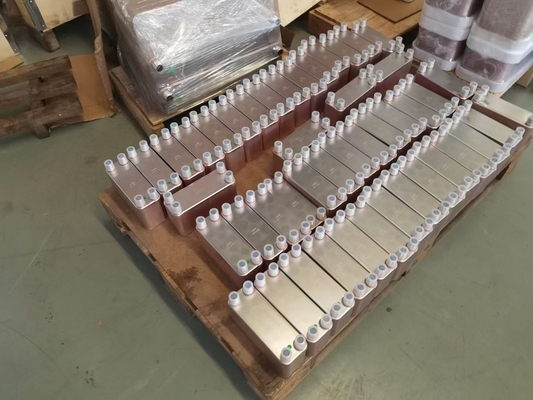

BPHE 구조



브래이징식 판형 열 교환기 (BPHE) 개념은 전통적 판형과 프레임 열 교환기의, 그러나 가스킷과 프레임 부분 없이 변화입니다. 지금, M&C의 비피헤스는 설치와 코스트 이피션트 운영의 그들의 소형 오래가는 설계, 용이성으로 인해 냉각 플랜트에 잘 확립되어 있는 부품입니다.



BPHE 재료



브래이징식 판형 열 교환기 (BPHE)는 구리를 브레이징 재료로 이용하여 함께 납땜된 가는 물결모양 스테인레스 강판 진공으로 구성됩니다. 다수의 애플리케이션에 대한 생각이 납땜되 구리도금할지라도 유닛은 공격적 유체와 연관된 식품 적용에 적합하지 않고 적용입니다. 여기에서 최적의 솔루션은 100% 스테인레스 강으로부터 만들어진 판 열교환 장치입니다.





BPHE 디자인

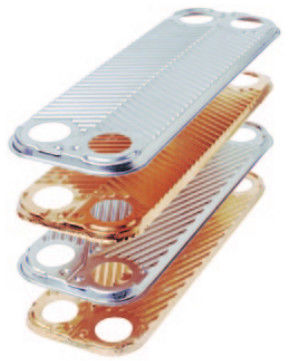

함께 스테인레스 강판을 납땜하는 것 가스킷과 두꺼운 프레임판을 밀봉하기 위한 필요를 없앱니다. 접촉선에 플레이트를 종합하는 것뿐만 아니라, 브레이징 재료는 패키지를 밀봉합니다. 최적 열 전달 효율과 압력저항을 보증하면서, M&C의 비피헤스는 모든 접촉선에 납땜됩니다. 플레이트는 오랫동안 가능한 수명을 제공하도록 설계됩니다.



사실상 모든 물질이 열 전도를 위해 사용되기 때문에, BPHE는 크기에 매우 소형이고, 라이트급과 낮은 보유 용적을 가지고 있습니다. M&C는 당신의 특정 요구 사항을 충족시키기 위해 맞춤화될 수 있는 신축성 설계를 제공합니다.



M&C의 비피헤스는 열 전도 의무의 광대한 범위를 위한 가장 비용 효율 솔루션입니다.



유동 원리



냉각 적용을 위한 납땜 열교환기에서 기초적 유동 원리는 최효율 열 전도 프로세스를 달성하기 위한 평행하거나 비스듬한 유동입니다. 한 개의 패스 디자인에서 설치를 매우 쉽게 하면서, 모든 접합부는 열교환기에서 일 측에 위치합니다.



콘덴서 - 유동 원리



주성분은 증발기를 위해 같습니다. 냉각제는 뜨거운 가스로서 열교의 상단 좌측에 들어가고, 완전히 압축될 때까지 채널의 표면에 응축하기 시작하고, 그리고 나서 조금 과냉각시킵니다. 과정은 무료 농축으로 불립니다.

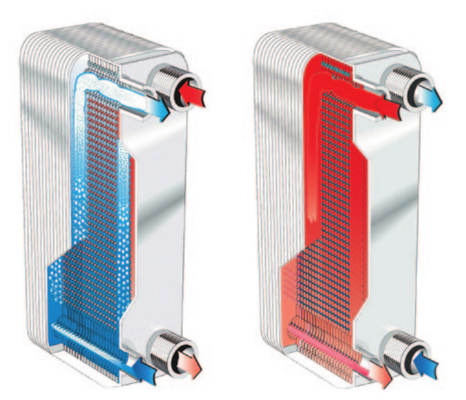

           유동 원리를 보여준 증발기.                                                           유동 원리를 보여준 콘덴서





증발기 - 유동 원리



교대된 2 미디어 통과액이 항상 반대 방향 (역류)에서, 채널이 생기도록 주름진 판과 코너 사이에 형성된 채널은 배열됩니다.



2개 단계 냉각제 (증기 + 액체)은 식물의 운영 상태에 따라 증기 품질로 열교의 왼쪽 아래에 들어갑니다.



액상의 증발은 채널안에서 발생하고 약간의 과열도가 항상 요구되며, 그것이 과정이 건식 팽창으로 불린다는 이유입니다.



증발기의 설명에서 어둡고 가벼운 청색 화살표는 차게하는 연결의 위치를 나타냅니다. 냉각되기 위한 물 (소금물은) 반대 채널에서 계수 전류를 흘립니다 ; 어둡고 가벼운 레드 애로우는 식수 (브루이네) 연결의 지역을 나타냅니다.





냉각 적용의 중요한 구성 요소



전세계에 냉각 적용에서 업무의 넓은 범위에 대해 설치되어 M&C의 고성능 비피헤스는 최대의 신뢰성과 비용 효율과 가장 높은 열 전달 특성을 제공합니다.



M&C는 극단적 고압 비피헤스의 완전한 포트폴리오를 제공합니다. 그들은 시스템인 넘김 고비 이산화탄소에 모든 다른 응용 프로그램에 이상적입니다. M&C의 비피헤스가 설치되는 냉각 적용에서, 전형적 장비는 다음을 포함합니다 :



냉각장치



쿨스는 급수되거나, 공기 또는 물에 열을 소금물에 담그고 거절합니다. 물은 에너콘 시스템에서 차가운 공기에 또는 시원한 제조업 또는 산업 공정에 열교환기의 다른 유형을 통한 유압 시스템으로 수송됩니다. 2 기본적 시스템은 정상적으로 냉각장치를 운전하는데 사용됩니다 : 증기 압축식 냉동 순환을 기반으로, 전동기에 의해 가동된 압축기 ; 또는 흡수 레프리게라이톤 순환을 기반으로 하는 열 구동된 체제 (천연가스를 태우면서, 증기를 발생하세요).



열 펌프



또한 리버스 사이클에서 이어질 수 있는 일종의 수냉기가 또한 워터 소스 열 펌프를 불렀습니다. 이 경우에 주 성능은 물을 덥히고 공기 또는 물에 대한 시원한 것 거절하고 있습니다. 가열된 물은 공기 또는 물을 데웁니다. 가열된 물은 에어콘 수스템의 공기를 데웁니다. 열을 추가하거나 거절하기 위해 지구 또는 물 표면을 사용하여, 이 시스템의 또 다른 변화는 그라운드 소스 열 펌프입니다.



냉각 적용에서 비피헤스



BPHE는 냉각 적용에서 함수의 치역을 위한 효율적인 솔루션입니다. 이것들의 가장 공통인 것 2개의 기초 매체로부터의 열기를 이동시키는 것을 포함합니다 : (HFC 또는 천연가스) 초기의 유체로서의 냉각제와 2차유체로서의 물 또는 소금물 :

• 증발기, 건식 팽창, 냉각수 ;
• 급수되기 위해 열기를 거절하거나 복구한 콘덴서 ;
• 급수되기 위한 부분 열 회수를 위한 과열 제지기 ;
• 액체 냉매제와 과가열 증기 냉각제를 냉각시킨 절약가.

다른 가능한 기능

• 우물 물을 사용하여 액체 냉매제 아래로 식기 위한 중간 냉각기.
• 희석액을 미리 가열하기 위한 흡수 주기에서 또는 선냉각에 사용된 중간 열 교환기 집중 솔루션.

M&C 비피헤스를 선택합니까?

• 일관되게 고급 품질과 소형, 오래가는 설계 ; 설치의 용이성.
• 0.5-600KW로부터 냉각 용량을 제공하는 BPHE 모델들의 폭 넓은 범위.
• M&C의 시스템은 비피헤스와 비교하여 열전이 표면 이 실질적 절감에 전통적 분배 시스템을 제공합니다.
• 효율적이어서 비용이 드세요 : 비피헤스의 콤팩트 디자인 때문의 공간 절약은 다관형 열교환기와 비교했습니다.
• 작은 보유 용적과 더 낮은 냉매 충진량 때문의 온도 변화에 대한 신속한 응답.
• 고객의 자기 자신 명세서에 대한 주문 제작된 BPHE 구성과 모든 의무를 위한 최적화된 설계.
• 모든 BPHE는 압력이고 최고 품질 좋은 제품을 보증하면서, 배달 전에 시험된 유출입니다.
• R&D에 대한 M&C의 지속적 투자는 가장 경쟁력 있는 솔루션을 보증합니다.

BPHE 기술적 요구



모델	폭(MM)	높이(MM)	센터 폭(MM)	센터 높이(MM)	서피스 Area(㎡)	두께(MM)	중량(KG)	Max.Flow Rate(m3/H)	설계 압 (바)	디자인 임시.(C)
ZL14	76	206	42	172	0.014	9+2.3N	0.6+0.056N	8	1.0/3.0/4.5	-196-255
ZL20B	78	318	42	282	0.02	9+2.3N	0.9+0.088N	8	1.0/3.0/4.5	-196-255
ZL26	111	310	50	250	0.025	9+2.36N	1.3+0.12N	18	1.0/3.0/4.5	-196-255
ZL30	124	304	70	250	0.03	13+2.4N	2.2+0.146N	18	1.0/3.0/4.5	-196-255
ZL52A	111	525	50	466	0.05	10+2.35N	1.9+0.215N	18	1.0/3.0/4.5	-196-255
ZL52B	111	525	50	466	0.05	10+2.35N	1.9+0.245N	18	1.0/3.0/4.5	-196-255
ZL62A	119	526	63	470	0.06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL62B	119	526	63	470	0.06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL95A	191	616	92	519	0.095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL95B	191	616	92	519	0.095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL120A	246	528	174	465	0.12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL120B	246	528	174	465	0.12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL200A	321	738	188	603	0.2	13+2.7N	13+0.74N	100	1.0/3.0/4.5	-196-255
