제품 상세 정보:
결제 및 배송 조건:
|
| 틈막이 물자: | NBR/HNBR/EPDM/Viton A/Viton G/FPM | 판 물자: | AISI 304/AISI 316/Titanium/TiPa/Nickel/SMO254/Alloy 904L |
|---|---|---|---|
| 가스킷 센터 크기: | 870*122mm | 가스킷 형상치: | 964.4*215.9mm |
| 가스킷 두께: | 4.4mm | 이동 지역: | 0.18㎡ |
| 가스킷 구멍 직경: | 65mm | 최대 온도: | 220 Ｃ |
| 맥스 압력: | 25bar | 플레이트 형상 크기: | 978*232mm |
| 하이 라이트: | M6M 열교환기 가스킷,니켈판 열교환기 가스킷 |
||
특별한 모델 화학 산업 와이드갭 채널은 판 열교환 장치 피셔 E-18을 주름지게 했습니다

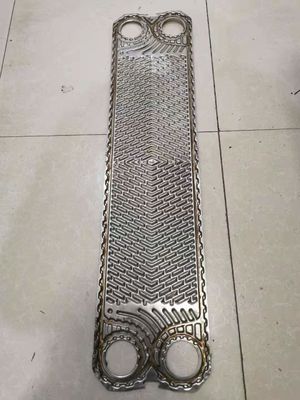

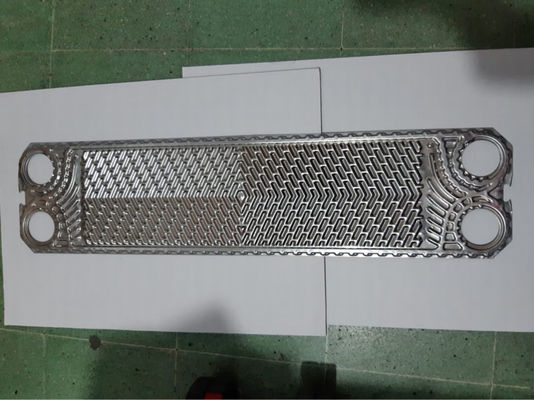

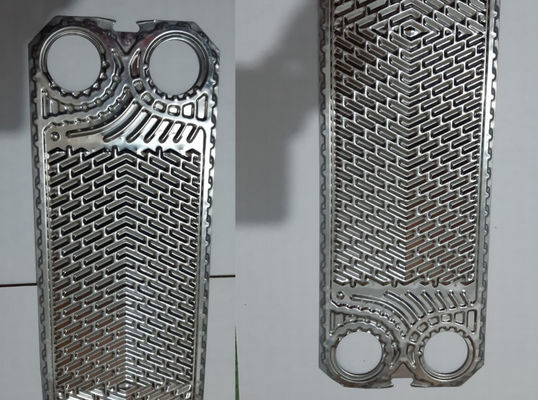

E18 판 열교환 장치 도입
E18 판 열교환 장치는 특히 개발되고 식품 산업에 대해 최적화됩니다. 이종 시스템의 Ｖ 에리 넓은 범위는 제공될 수 있습니다. 0.05㎡ 내지 1.5㎡과 처리량에서 500m3/hr까지! 플레이트면은 이용 가능합니다.

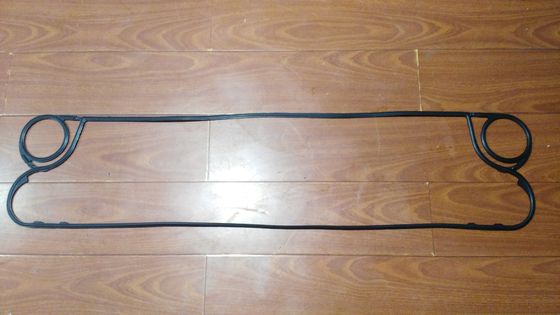

E18 판 열교환 장치 가스킷과 판형 매개 변수
| 러버계 | NBR | EPDM | 바이톤 / FKM | HNBR |
| 응용 온도 | -20' Ｃ +130' Ｃ | -50' C-+150' Ｃ | -30' C-+251' Ｃ | -15' Ｃ +160' Ｃ |
| 유동적인 매체 |
물 바닷물 광물성 오일 염액 |
뜨거운 물 스팀 산 알칼리 |
고온저항 강한 산화제 기름 산과 알칼리 |
고온 광물을 함유하는 물과 기름 |
| 특징 | 전통적 가스킷, 고압 보다 대체하기 위해 더 쉽게, 고온, 긴 수명은 누출되지 말아야 합니다 | |||
| 플레이트의 재료 | 유동적 종류에게 어울렸습니다 | |
| 스테인레스 강 (SUS304,316 기타 등등) | 정제수, 정상해수, 광물성 오일 등 | |
| Ti, Ti 중양자를 포함하는 계의 pH에 상당하는술어 | 바닷물, 소금물, 미네랄 생수 등 | |
| 20Cr,18Ni 6Mo(254SMO) | 묽은 황산, 유기 수용액 등 | |
| Ni | 고온과 집중 수산화나트륨 | |
| 하스텔로이 불순물(C276,D205,B2G) | 진한 황산, 염산, 인산 | |
| 플레이트의 두께 | 0.5 mm/0.6mm/0.7mm/0.8mm/0.9mm/1.0mm | |
| 플레이트 형상 크기 | 978*232mm | |
| 플레이트 중심 크기 | 870*122mm | |
| 전송 영역 | 0.18㎡ | |
| 각형공 지름 | Φ65 | |
| 가스킷 두께 | 4.4 밀리미터 | |
| 동작 압력 | <> | |
| 플레이트 세타 | 낮은 세타와 높은 세타 | |
| 플레이트 홀 | 4 구멍, 구멍 없는 끝판과 채널 플레이트 |
|
E18 판 열교환 장치 장점
| 콤팩트 디자인 | 고열 효율 |
| 세정과 유지를 위해 분해형입니다 | 필요할 경우에 추가된 부가되는 열 전달 플레이트를 가지고 있을 수 있습니다 |
| 위생적이고 산업 적용에 적합합니다 | 스팀에 대한 용도로 적당합니다 |
| 식품 안전형 재료 | 적응할 수 있는 CIP 시스템 |
| 단순한 세정 | 품질 좋은 제품 |
| 낮은 유지보수 비용 | 긴 서비스 라이프 |
| 대단히 효과적 흐름 관련도를 위한 프로파일 변화 | 수증기 농축을 위한 특수판 |
| 유리한 가격 / 성능비 | 우호적 서비스 |
| 높은 작동 안전 | 경도 |
| 높은 효율성 | 광범위한 활용 가능 |
| 식품 견딜수 있는 물질 | 유능한 CIP |
| 쉬운 세정 | 오스트리아 고품질 제품 |
| 낮은 유지보수 비용 | 긴 수명 |
| 이용 가능한 다양한 프로필 | 가스킷의 다양한 기술 |
| 0.05㎡ 내지 1.5㎡으로부터의 플레이트면 | 500m3/hr에 달하는 처리량 |
| 복수기를 위한 특수판 |
E18 판 열교환 장치를 설치하는 방법 때 정비?
압력판으로부터의 1 분리 파이프구조
압력판으로부터의 오우 분리 파이프구조
열 교환기 판을 꺼내기
오우는 오른쪽으로 돌아 핵심 (12a)를 제거합니다
팽팽하게 만들 (12) 교차 방향을 탈퇴하기 때문에 오우는 모든 핵심을 느슨하게 합니다
인장 볼트 (1)로부터의 인장 볼트 (12)를 위한 오우 나사 풀기 핵심
지지봉 (13) 동안 오우 이전 세탁기
오우는 인장 볼트 (1)를 제거합니다
오우는 플레이트 팩으로부터 압력판 (10)를 밀어냅니다
오우는 안에 최저 20일부터 30일까지 센티미터에 있는 첫번째 열 교환기 판 바깥쪽에 흔들립니다 경도의
방향 [1]
오우는 각 하에 옆으로 플레이트 바깥쪽에 흔들립니다의
30 - 45' [2]
오우는 플레이트를 프레임에서 제거합니다
똑같은 방식으로 플레이트에 의한 오우 이전 플레이트
오우는 플레이트의 순서와 표면 위치를 관찰합니다 - 세척된 후 그들이 있어야 합니다
똑같은 방식을 뒤로 설치했습니다
열 교환기 판의 2 청정
적당한 합성 세제와 오우 린스 형판당 (아야만 하 공격 가스킷 또는 판형) 어느 쪽도 아닌 적당한 합성 세제에 관한 정보가 열교환기 제조로부터 획득될 수 있습니다
부드러운 브러쉬와 오우 깨끗한 접시
오우는 교환되지 않기 위해 패킹을 합니다 :
- 세척 용액에서 플레이트의 소킹을 회피합니다
교환될 오우 가스킷 :
- (대략적인 뜨거운 세척 용액에서 침투 플레이트. 100'C)
크기 조정의 두꺼운 층에 있는 오우 :
- (대략적인 뜨거운 세척 용액에서 침투 플레이트. 100'C)
DO NOT은 사용합니다 :
- 강철 솔
- 제판침 또는 비슷합니다
3 재합성
오우는 세정된 플레이트를 다시 재인스톨합니다
관찰하세요
- 형판당 (번호와 번호판 배치도에 따라서)의 원래 순서와 위치
- 설치된 가스킷과 안에 좋은 명령
오우 적당한 개별 판 (30 - 40' 경향 하에 외측 삽입)
판형 프락크에 대한 오우 눌림압 판형 (10)
오우는 측면 슬롯에서 인장 볼트 (1)를 재삽입합니다
인장 볼트에 대한 인장 볼트 (13) (1)를 위한 오우 적당한 세탁기
오우는 인장 볼트 (12)를 위한 핵심과 플레이트 팩을 팽팽하게 합니다
- 한결같게
- 교차 방향
- 압력판 (10)와 프레임판 (4) 사이에 평행을 관찰합니다
오우는 명판에 대한 테스니오닝 제한을 관찰합니다
오우는 다음을 회피합니다
- 과긴장 (아래 분. 명판의) 팽팽하게 만드는 제한
- 또한 거의 팽팽하게 만드는 (위에서 말한 최대. 명판의) 팽팽하게 만드는 제한
오우는 핵심 (12a)를 탑재함으로써 인장 볼트 (12)를 위한 핵심을 고칩니다
오우는 다시 파이프구조를 연결시킵니다
오우는 6 절에 따라서 열교환기를 시작합니다
