| 모델: | H17 | 이름: | 판형 열교환기 가스켓/판 |
|---|---|---|---|
| 최대 설계 압력: | 최대 1.5MPaG | 판재: | 스테인리스강, 티타늄, 고니켈 합금, 니켈 등 |
| 가스켓 재질: | NBR, EPDM, FPM, NBRHT, 바이톤 | 표면적: | 0.17㎡ |
| 플레이트 세타 각도: | 가로 120° 세로 120° | 연결 직경: | 74mm |
| 판 골판지 두께: | 3mm | 플레이트 중심 길이* 너비: | 800*150mm |
| 판 모양 길이*너비: | 920*271mm | ||
| 하이 라이트: | APV H17 판형 열교환기 개스킷,와이드 파형 판형 열교환기 개스킷,와이드 파형 PHE 개스킷 |
||
위생 신청 및 의무를 위한 넓은 물결 모양 본 APV H17 판 열교환기
H17 모델 판형 열교환기 작동 및 구성
판형 열교환기는 유체의 가열 및/또는 냉각을 위한 가장 다양하고 비용 효율적인 방법 중 하나입니다.기본 개념은 주름진 열전달 판을 사용하여 뜨거운 유체를 차가운 것과 분리하고 유체 사이에서 열을 전달합니다.
플레이트 사이의 밀봉은 이중 장벽으로 관통 포트와 흐름 영역을 분리하는 주변 개스킷에 의해 설정됩니다.개스킷을 사용하면 유체가 플레이트 채널을 따라 흐르거나 그림 1에 표시된 대로 인접한 플레이트 채널로 우회할 수 있습니다.
판형 열교환기는 다양한 구성으로 사용할 수 있습니다.
한 가지 구성은 폐쇄 회로 냉각으로, 바다, 강, 호수 또는 탑 물과 같은 더러운 냉각 매체가 판형 열교환기에서 격리되고 깨끗한 처리수가 공정 플랜트를 통해 지속적으로 재순환됩니다.그림 2와 같이 이 구성은 더러운 냉각 유체로부터 공정 장비를 보호합니다.
H17 모델 판형 열교환기 사양
| 표면적 | 0.17㎡ |
| 플레이트 세타 각도 | 가로 120° 세로 120° |
| 연결 직경 | 74mm |
| 판 골판지 두께 | 3mm |
| 플레이트 중심 길이* 너비 | 800*150mm |
| 판 모양 길이*너비 | 920*271mm |
H17 기능 사양
분배 영역 - 입구 디자인은 난기류를 생성하는 동안 제품의 효율적인 분배를 제공하여 사각지대가 없도록 합니다.
주름 패턴 - 제품의 깨끗한 통과, 오염 감소 및 최적화된 CIP 흐름을 보장하기 위해 다양한 플레이트 패턴을 사용할 수 있습니다. 대부분의 위생 적용 및 작업에 적합하도록 다양한 플레이트 각도를 교체할 수 있습니다.

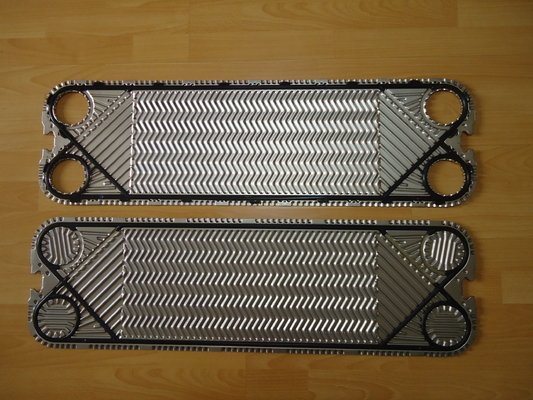

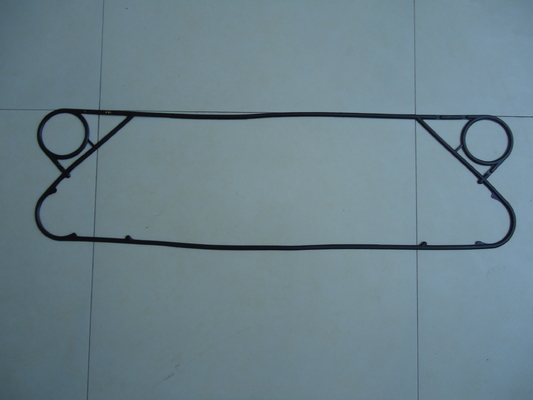

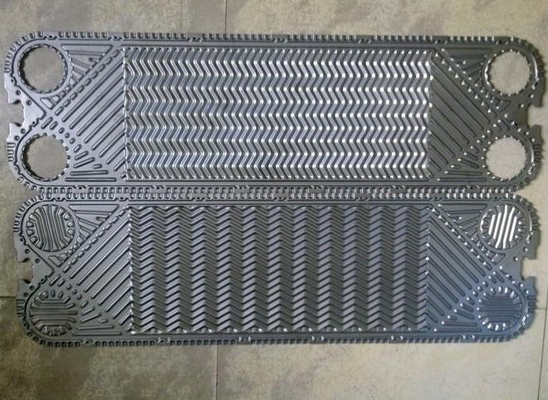

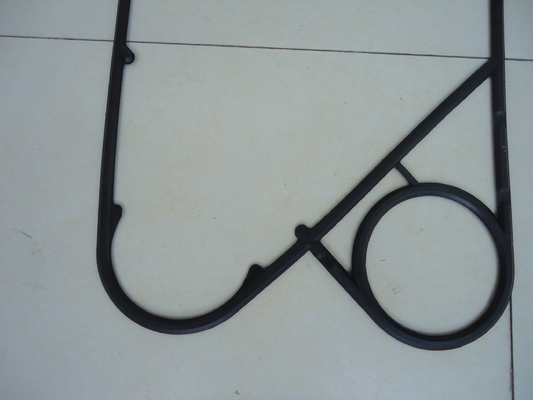

H17 판형 열교환기 가스켓 및 판 사진
H17 판형 열교환기 기능 및 장점 및 이점
판형 열교환기는 에너지 사용과 환경 영향을 줄이기 위해 효율적으로 열을 전달하고 열을 회수하여 많은 가열 및 냉각 공정에서 에너지 사용을 극대화하는 데 중요한 역할을 합니다.
N35 판형 열교환기는 석유 및 가스, 해양, 화학, 석유화학, 발전, 일반 산업, HVAC 응용, 식음료 산업을 비롯한 여러 산업 분야의 여러 공정 및 응용 분야에서 가열, 냉각, 응축 및 증발 작업에 사용됩니다.100년의 경험과 전 세계적으로 거대한 설치 기반을 갖춘 M&C Heat Parts는 매년 고객 프로세스의 성능, 효율성 및 신뢰성에 중요한 기여를 하는 입증된 설계입니다.
| 특징 | 장점 | 혜택 |
|
|
|
|
|
|
|
|
|
OEM 및 ODM PHE 개스킷 매개변수
판형 열교환기에 사용되는 개스킷은 다양한 액체 품질과 온도/압력 조건에서 내구성이 있어야 합니다.M&C는 다양한 용도를 지원하기 위해 다음과 같은 가스켓 재료를 준비했습니다.
| 재료 | 최대 사용 온도 | 경도 | 애플리케이션 미디어 |
| NBR | 120℃ | 76±2 | 알칸, 알칸 및 기타 비극성 매체, 연료유 및 기타 광유;윤활제;동물성 및 식물성 기름;뜨거운 물, 바닷물 등 |
| NBR-HT | 140℃ | 76±2 | |
| HNBR | 150℃ | 76±2 | |
| EPDM | 150℃ | 80±2 | 물, 증기, 대기압존, 비석유 기반;케톤;알코올 극성 매체 등 |
| HEPDM | 170℃ | 80±2 | |
| 비톤 에이 | 180℃ | 80±2 | 산, 알칼리, 유기용제, 핫오일 |
| 바이톤에이(OIL) | |||
| 바이톤 B | |||
| 바이톤 지 | 200℃ | 80±2 | 강산, 뜨거운 기름 포화 증기 뜨거운 기름 |
| CR | -40~60℃ | 75±2 | 냉각제 |
OEM 및 ODMPHE 플레이트 매개변수
플레이트는 각 유닛에 대한 최적의 면적과 비용 효율적인 열교환기를 달성하기 위해 다양한 패턴 중에서 특별히 선택됩니다.이 플레이트는 H형, L형, 혼합형의 3가지 유형으로 분류할 수 있습니다.
플레이트 골판지
낮은 허용 압력 강하 요구 사항 적용을 위한 낮은 각도 채널 배열;
최적화된 성능을 얻기 위한 선택적 배열을 위한 혼합 채널 배열
더 높은 열 성능 및 허용 가능한 압력 강하 요구 사항 적용을 위한 고각 채널 배열
표준 재료
304 스테인레스 스틸
이것은 가장 저렴한 열전달 판재입니다.내식성이 낮고 일반적으로 0.5mm 두께로만 제공됩니다.이러한 유형의 열 전달 판은 일반적으로 HVAC 애플리케이션에 사용됩니다.
316 스테인리스 스틸
이것은 가장 일반적인 열전달 판재이며 많은 응용 분야에서 사용됩니다.316 스테인리스 스틸은 높은 내식성을 가지며 일반적으로 0.5mm에서 0.8mm의 두께로 제공됩니다.
티탄
이 유형은 대부분의 산, 염화물, 해수 및 염소 화학물질을 포함한 화학적 공격에 매우 강합니다.이 티타늄 두께는 일반적으로 0.5mm에서 0.6mm입니다.
하스텔로이 C276
다른 일반적인 이름: Alloy C276, Hastelloy C, Inconel® C-276, 하스텔로이 C276.
Hastelloy C276은 니켈-몰리브덴-크롬 초합금으로 텅스텐이 첨가되어 다양한 열악한 환경에서 우수한 내식성을 제공합니다.합금 C-276은 화학 처리, 오염 제어, 펄프 및 종이 생산, 산업 및 도시 폐기물 처리, 산성 천연 가스 회수와 같은 가장 가혹한 환경에서 널리 사용됩니다.두께는 0.6mm에서 0.8mm까지 다양합니다.
SMO 254
Sandvik 254 SMO는 해수 및 기타 공격적인 염화물 함유 매체에 사용하기 위해 개발된 고합금 오스테나이트계 스테인리스강입니다.두께는 0.6mm에서 0.8mm까지 가능합니다.
PHE 플레이트 기능
| 특징 | 장점 | 당신을 위해 무엇입니까! | |
| NS | 유통지역 | 효율적인 흐름 분배 |
|
| NS | 골판지 패턴 열전달 영역 | 난기류 촉진, 오염 최소화 |
|
| 씨 | 플레이트 잠금 시스템 | "코너 잠금" 및 "버블 잠금" 개념은 장치가 닫힐 때 안정적이고 잘 정렬된 플레이트 팩을 보장합니다. |
|
| NS | EASYCLIP 가스켓 시스템 |
플링거를 사용하여 경사진 개스킷 가장자리가 제자리에 쉽게 고정됨 제자리에 안전하게 유지되고 높은 밀봉 무결성 제공 |
|
PHE 적용 분야/경우
| 화학적 인 | 가성소다, 비료, 석유화학, 정유, 유지, 제약, 황산냉각 |
| 음식 | 우유, 맥주, 청량음료, 소스, 와인, 스키드 살균기 |
| 공조 | 에어컨, 최고 온수 난방 |
| 제철소 | 고로, 연속주조, COG, 도금 및 아연도금, 고로 냉각 |
| 금속 | 도금, 담금질, 아노다이징, 도장 |
| 펄프 및 제지 | 흑주, 백주, 소화조, 열회수 |
| 직물 | 합성섬유, 방적, 염색 |
| 중앙 냉각 | 해수, 하천수, 발전소, 열병합발전, 해양 등 다수. |
H17 판형 열교환기 냉각 응용 분야
판형 열교환기 그림
M&C Heat Parts 회사소개서
M&C Heat Parts Co., Ltd는 강소성 우시에 설립되었습니다.M&C는 고품질의 열전달 장비를 설계 및 제조하는 전문 기업입니다.제품 범위는 판 및 개스킷, 판 열교환기, 개스킷 열 교환기 및 납땜 열 교환기로 구성됩니다.따라서 전 세계적으로 몇 안 되는 생산업체 중 하나인 M&C는 다양한 산업과 거의 모든 응용 분야에 최적의 열역학 설계를 갖춘 솔루션을 제공합니다.
M&C는 원스톱 액세서리 서비스, 다중 브랜드 및 다중 모델 대안을 제공합니다.우리는 판형 열교환기에 대한 모든 요구 사항을 충족하고 풍부한 스토리지와 빠른 응답을 통해 기계를 지속적으로 가동할 것입니다.
또한, 우리는 자재 구매에서 완제품 포장에 이르기까지 제품이 양호한 상태로 수령될 때까지 엄격한 품질 관리 및 애프터 서비스 시스템을 갖추고 있습니다.우리의 제품은 다양한 분야에서 전 세계적으로 널리 사용되었습니다.
M&C 판형 열교환기 판 및 개스킷 기타 모델 권장
Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 등;
APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL 등
트랜터/스윕 - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 등;
API/슈미트 - 시그마 7, 시그마 9, 시그마 13, 시그마 26, 시그마 27, 시그마 36, 시그마 66, 시그마 106, 시그마 229, 시그마 스타 45, 시그마 스타 90 등;
Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 등;
히사카 - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 등;
GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L 등;
Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 등;
열파 - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP 등;
DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M 등;
LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 등;
