우유 맥주를 위한 DN32 연결 S4 S4A Sondex 판 열교환기 강철 AISI 304 구조

DN32 연결 크기 S4/S4A Sondex 판형 열교환기, 스테인리스 스틸 AISI 304 소재 프레임 포함 우유/맥주 회사

S4/S4A 판형 열교환기 구조




길이가 최대 0.75m(2.5피트)이고 "긴" 열 패턴이 있는 유형 S4A 및 S8A 플레이트 범위는 단일 패스 솔루션에서 최대 6m³/h(26gpm)의 많은 작업을 처리합니다. 헤드 측에 있어 배관 및 서비스 작업이 용이하며 서비스를 위해 교환기를 분해하면 파이프를 제거할 필요가 없습니다.



이 플레이트 제품군은 최대 3.000l/h(제품 유형 및 온도 프로파일에 따라 다름)의 소규모 저온 살균을 위해 설계되었으며 부드럽고 부드러운 제품 처리를 보장합니다.



따뜻한 매체가 채널 사이의 얇고 강한 유동판을 통해 에너지를 전달하고 두 매체를 혼합하지 않고 차가운 반대 매체로 전달할 때 열 전달이 이루어집니다.역류는 최적의 효율을 만듭니다.플레이트 및 입구 디자인은 모든 "유동" 표면의 효과적이고 쉬운 CIP(Cleaning in Place)를 허용합니다.

S4/S4A 모델 판형 열교환기 사양


표면적	0.04㎡
플레이트 세타 각도	수평 130° 수평 130°
연결 직경	28mm
판 골판지 두께	2.35mm
플레이트 중심 길이* 너비	381*70mm
판 모양 길이*폭	449*140mm

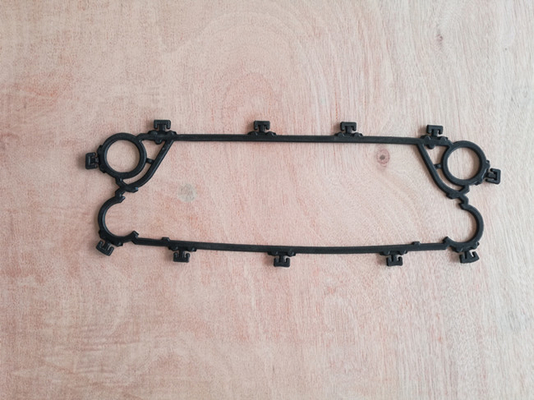

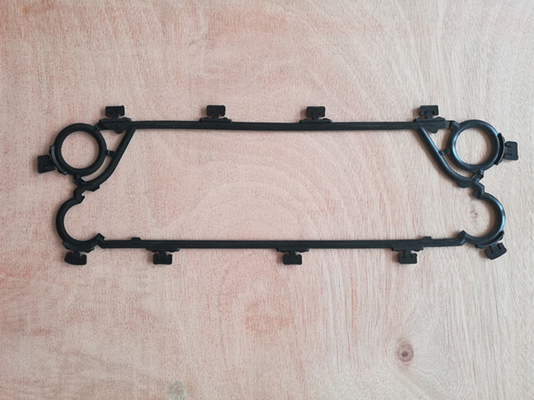

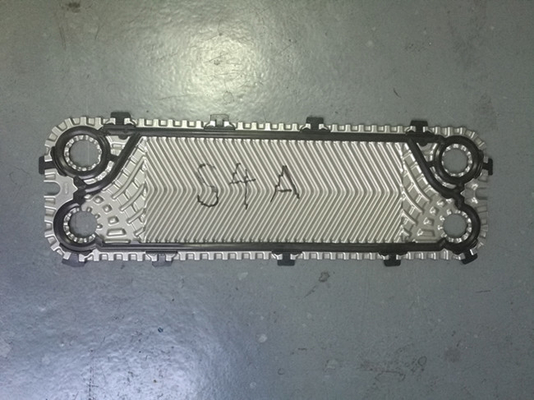

S4/S4A판형 열교환기 가스켓 및 판 사진





S4/S4A 프레임



플레이트 수	L(프레임 길이)(mm)	W(mm)	흠)	최대 무게, 비어 있음(kg)	연결 타입
S4A IG16
7-34	270	200(7.87")	473(18.62")	44	1.25" 나사산 파이프 1" 유제품 조합
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200(7.87")	621(24.45")	46	1.25" 나사산 파이프 1" 유제품 조합
22-32	634			49
33-55	1034			58
56-78	1334			65



S4/S4A 판형 열교환기 기술 데이터



유형		S1	S4A	S6A	S8A
최대일의 압박감	PN(바)	10.16
최대작동 온도	°C	최대 180
최소작동 온도		-10
흐름 매체		물과 다른 유체, 증기
볼륨/채널	NS	0.09	0.17	0.13	0.21
연결 크기		DN32/1.25"
연결 타입		스테인리스 스틸 또는 티타늄의 1.25" 파이프 또는 나사산 파이프(요청 시 다른 재료 사용 가능) DN 25/1" 낙농 조합(식품/위생 산업 프레임 전용)
판재		스테인리스 스틸 EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, 티타늄 GR.1 요청 시 사용 가능한 기타 자료
판 두께	mm	0.5 요청 시 사용 가능한 기타 자료
개스킷 재질		NBR, EPDM, FKM 요청 시 사용 가능한 기타 자료
가스켓 부착형		손더 잠금
연결 라이너		고무 NBR, EPDM, FKM 스테인리스 스틸 EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
액자		도색된 프레임, 색상 RAL 5010(요청 시 다른 색상 제공) 위생 분야(예: 식품 및 유제품 산업)용으로 설계된 스테인리스 스틸 프레임
프레임 도장 사양		부식 범주 C2L, C4M, C5M에 사용할 수 있는 도장



PHE 플레이트 기능



	특징	장점	당신을 위해 무엇입니까!
NS	유통지역	효율적인 흐름 분배	부정유통 방지
NS	골판지 패턴 열전달 영역	난기류 촉진, 오염 최소화	우수한 열회수 효과 실행 시간 최대화
씨	플레이트 잠금 시스템	"코너 잠금" 및 "버블 잠금" 개념은 장치를 닫았을 때 안정적이고 잘 정렬된 플레이트 팩을 보장합니다.	안전하고 경제적인 운영 높은 서비스 용이성 최소 서비스 다운타임
NS	EASYCLIP 가스켓 시스템	플링거를 사용하여 경사진 개스킷 가장자리가 제자리에 쉽게 고정됨 제자리에 안전하게 유지되고 높은 밀봉 무결성 제공	안정적인 작동 쉽고 빠른 교체 특별한 도구가 필요하지 않음





PHE 가스켓 유형



Sondex 브랜드에서 사용되는 세 가지 일반적인 가스켓 유형이 있는지 확인하십시오.





PHE 플레이트 유형



"개스킷이 있는 시작 플레이트""개스킷이 있는 왼쪽 흐름 플레이트""개스킷이 있는 오른쪽 흐름 플레이트" 개스킷이 있는 끝판"



써멀 롱 플레이트 써멀 쇼트 플레이트







• 거는 시스템:플레이트에는 강화된 교수형 시스템이 있습니다.행잉 시스템은 플레이트가 강력한 조임력을 견디도록 돕고 정렬 불량 및 모서리 붕괴를 방지합니다.플레이트의 수명이 늘어나고 서비스 기간이 단축되므로 플레이트는 확실한 투자가 됩니다.
• 배포 지역:플레이트의 분배 영역은 정체 영역을 방지하고 전체 플레이트에 걸쳐 매체가 고르게 분배되도록 설계되었습니다.또한 분배 영역의 압력 강하가 최소화되어 대신 열 전달 영역에 사용되므로 열 전달 효율이 향상됩니다.
• 열 전달 영역:극대화된 열전달 면적으로 최적의 성능을 위해 필요한 총 판 수를 줄일 수 있습니다.당사의 판 패턴은 각 응용 분야에 맞게 미세 조정되며 열 전달을 위한 최상의 조건을 제공합니다. M&C 솔루션을 사용하면 효율성을 높이고 에너지 소비를 줄일 수 있습니다.



M&C 판형 열교환기 서비스 및 유지보수



전체 유지 관리 지원에서 임시 서비스에 이르기까지 맞춤형 프로그램을 통해 문제가 발생하기 전에 문제를 방지할 수 있습니다.성능 진단, 플레이트 크리닝 및 검사, 신속한 교체를 통한 결함 검사, 필요에 따라 수리를 수행하기 위해 가장 적합한 일정을 귀하와 함께 조정합니다.



당사의 숙련된 기술자가 경제적이고 환경 친화적인 방법을 사용하여 열교환기를 신속하게 분해하고 각 판을 전문적으로 청소합니다.귀하의 설치가 곧 다시 전체 용량으로 실행될 것입니다.가능한 한 CIP(Cleaning in Place)를 수행할 수 있는 장비를 갖추고 있습니다.



판형 열교환기에 결함이 있거나 성능이 저하된 경우 수리 서비스가 설치를 즉시 정상 작동 상태로 복원합니다.결함이 있거나 마모된 개스킷은 물론 손상되거나 새는 플레이트를 귀하의 설치 사양과 완벽하게 일치하는 원본 또는 고품질 교체품으로 교체합니다.



또한 현재 설정을 분석하여 예를 들어 열교환기의 플레이트 수를 늘리는 방식으로 설치를 최적화할 수 있는지 확인할 수 있습니다.보다 효율적인 열 교환기가 에너지 비용을 낮추면서 전체 성능을 향상시키므로 이는 전체 시스템에 대한 업그레이드입니다.



귀하의 요구 사항이 무엇이든 당사의 전담 서비스 팀이 대기하고 있습니다.



품질 관리



당사의 품질 관리 검사원은 판에 결함이 있는지 세심하게 검사합니다.우리는 판에서 잠재적인 누출을 발견하기 위해 염료 테스트를 수행하고 암모니아 기반 판형 열교환기에 대한 가스 테스트를 수행합니다.



모든 플레이트는 고객에게 배송되기 전에 엄격한 품질 요구 사항을 충족해야 긴 수명과 함께 내구성 있는 솔루션을 보장할 수 있습니다.



현장 진단이 가능합니다.현재 설치에서 누출되는 판을 발견하면 시스템의 안정성과 효율성을 높이는 고성능 판으로 교체할 수 있습니다.





판형 열교환기 사진









M&C Heat Parts 회사소개서



M&C Heat Parts Co., Ltd는 강소성 우시에 설립되었습니다.M&C는 고품질의 열전달 장비를 설계 및 제조하는 전문 기업입니다.제품 범위는 판 및 개스킷, 판형 열교환기, 개스킷 열 교환기 및 납땜 열 교환기로 구성됩니다.따라서 전 세계적으로 몇 안 되는 생산업체 중 하나인 M&C는 다양한 산업과 거의 모든 응용 분야에 최적의 열역학 설계를 갖춘 솔루션을 제공합니다.

M&C는 원스톱 액세서리 서비스, 다중 브랜드 및 다중 모델 대안을 제공합니다.우리는 판형 열교환기에 대한 모든 요구 사항을 충족하고 풍부한 스토리지와 빠른 응답을 통해 기계를 지속적으로 가동할 것입니다.

또한, 우리는 자재 구매에서 완제품 포장에 이르기까지 제품이 양호한 상태로 수령될 때까지 엄격한 품질 관리 및 애프터 서비스 시스템을 갖추고 있습니다.우리의 제품은 다양한 분야에서 전 세계적으로 널리 사용되었습니다.







M&C 판형 열교환기 판 및 개스킷 기타 모델 권장



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 등;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL 등

트랜터/스윕 - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 등;

API/슈미트 - 시그마 7, 시그마 9, 시그마 13, 시그마 26, 시그마 27, 시그마 36, 시그마 66, 시그마 106, 시그마 229, 시그마 스타 45, 시그마 스타 90 등;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 등;

히사카 - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 등;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L 등;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 등;

열파 - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP 등;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M 등;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 등;



M&C 판형 열교환기 납품 준비 완료
