S7/S7A 판형 열교환기 건설




액자	접시	개스킷
열교환기는 프레임 플레이트(헤드), 압력 플레이트(팔로워), 운반 바, 하부 바 및 기둥으로 구성됩니다.타이(클램핑) 볼트는 플레이트 패키지를 함께 누르는 데 사용됩니다.크기와 개수는 열교환기의 종류에 따라 다릅니다.	플레이트 패키지는 플레이트의 테두리와 포트 주위에 홈이 있는 플레이트로 구성됩니다.플레이트의 수와 크기 및 치수는 필요한 열 출력에 따라 달라집니다.용도에 따라 스테인리스 스틸 또는 티타늄 플레이트를 사용할 수 있습니다.	플레이트에 제공된 홈은 특수 가스켓을 고정합니다.이 가스켓의 목적은 매체의 혼입 및 외부로의 누출을 방지하는 것입니다.개스킷은 온도, 내화학성 및 기타 고려 가능한 조건의 실제 조합에 맞게 선택됩니다.Viton, Nitrile 또는 EPDM으로 공급할 수 있습니다.

S7/S7A모델 판형 열교환기 사양


표면적	0.07㎡
플레이트 세타 각도	55° 125°
연결 직경	60mm
판 골판지 두께	2.6mm
플레이트 중심 길이* 너비	394*126mm
판 모양 길이*폭	498*230mm



S7/S7A판형 열교환기 기술 정보





액자	그린 프레임 식품 및 일상 산업을 위해 설계된 스테인리스 스틸 프레임 두 프레임 모두 프레임 가장자리 주위에 클램핑 볼트가 배치되어 있습니다.
설계 압력	페인트 프레임: 1.0/1.5/2.5 Mpa.(145/217/362PSI) 스테인리스 스틸 프레임: 1.0/1.6 Mpa(145/232 PSI)
중급 프레임	스테인리스 스틸의 중간 프레임 및 코너 블록.
사이	DN150/6" 탄소강 플랜지, 고무 라이닝 또는 AISI 316 또는 티타늄 피복 DN100/4", DN125/5" 및 DN150/6" 낙농 조합 알려진 모든 표준에 따름.
판재	AISI304/316, 254 SMO 및 티타늄. 요청 시 다른 자료를 사용할 수 있습니다.
개스킷	개스킷은 플레이트에 의해 형성된 닫힌 개스킷 홈에 배치됩니다.이 디자인으로 인해 플레이트는 높은 작동 압력에 적합합니다.판형 열교환기를 조립하는 동안 판은 강력하게 안내됩니다.재료: NBR, EPDM 및 Viton. 요청 시 다른 자료를 사용할 수 있습니다.
추가 장비	스테인리스 스틸로 된 안전 커버 단열재킷 조립 스패너 공통 프레임용 기초 발 계기 플랜지 온도계 및 압력계

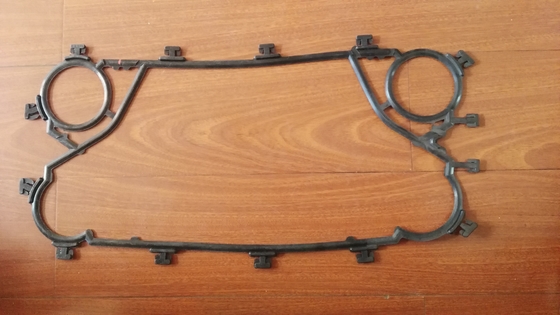

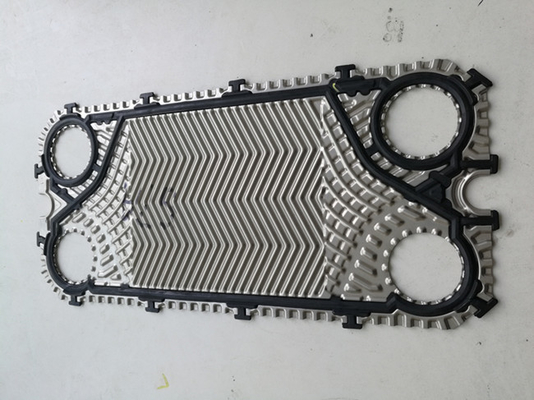

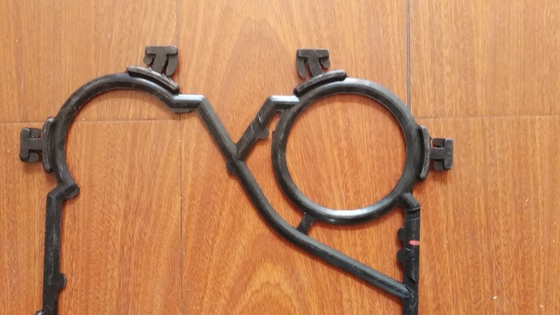

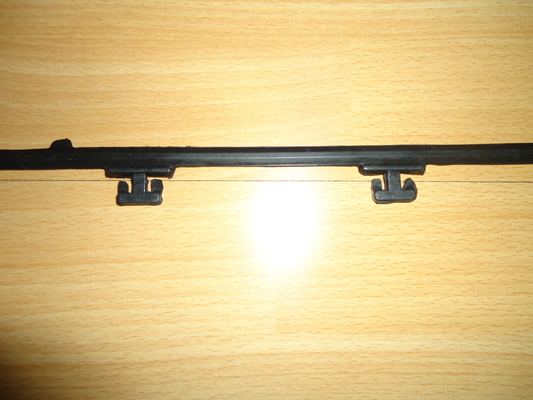

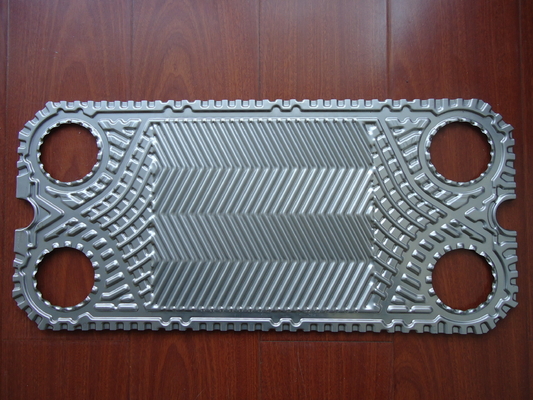

S7/S7A판형 열교환기 가스켓 및 판 사진









S7/S7A 프레임



플레이트 수	L(프레임 길이)(mm)	W(mm)	흠)	최대 무게, 비어 있음(kg)	연결 타입
S7A IS16
7-39	429	300(11.81")	745(29.33")	111	DN50 플랜지 또는 2" 나사산 파이프 BSP
40-76	629			135
77-150	1029			181
151-206	1329			215
207-243	1529			240
244-336	2029년			297
S7A IG16
7-50	437	300(11.81")	694(27.32")	116	2" 나사산 파이프 BSP
51-69	537			127
70-87	637			139



PHE 플레이트 기능



	특징	장점	당신을 위해 무엇입니까!
NS	유통지역	효율적인 흐름 분배	부정유통 방지
NS	골판지 패턴 열전달 영역	난기류 촉진, 오염 최소화	우수한 열회수 효과 실행 시간 최대화
씨	플레이트 잠금 시스템	"코너 잠금" 및 "버블 잠금" 개념은 장치를 닫았을 때 안정적이고 잘 정렬된 플레이트 팩을 보장합니다.	안전하고 경제적인 운영 높은 서비스 용이성 최소 서비스 다운타임
NS	EASYCLIP 가스켓 시스템	플링거를 사용하여 경사진 개스킷 가장자리가 제자리에 쉽게 고정됨 제자리에 안전하게 유지되고 높은 밀봉 무결성 제공	안정적인 작동 쉽고 빠른 교체 특별한 도구가 필요하지 않음







PHE 가스켓 유형



Sondex 브랜드에서 사용되는 세 가지 일반적인 가스켓 유형이 있는지 확인하십시오.





PHE 플레이트 유형



"개스킷이 있는 시작 플레이트""개스킷이 있는 왼쪽 흐름 플레이트""개스킷이 있는 오른쪽 흐름 플레이트" 개스킷이 있는 끝판"



써멀 롱 플레이트 써멀 쇼트 플레이트







• 거는 시스템:플레이트에는 강화된 교수형 시스템이 있습니다.행잉 시스템은 플레이트가 강력한 조임력을 견디도록 돕고 정렬 불량 및 모서리 붕괴를 방지합니다.플레이트의 수명이 늘어나고 서비스 기간이 단축되므로 플레이트는 확실한 투자가 됩니다.
• 배포 지역:플레이트의 분배 영역은 정체 영역을 방지하고 전체 플레이트에 걸쳐 매체가 고르게 분배되도록 설계되었습니다.또한 분배 영역의 압력 강하가 최소화되어 대신 열 전달 영역에 사용되므로 열 전달 효율이 향상됩니다.
• 열 전달 영역:극대화된 열전달 면적으로 최적의 성능을 위해 필요한 총 판 수를 줄일 수 있습니다.당사의 판 패턴은 각 응용 분야에 맞게 미세 조정되며 열 전달을 위한 최상의 조건을 제공합니다. M&C 솔루션을 사용하면 효율성을 높이고 에너지 소비를 줄일 수 있습니다.



M&C 판형 열교환기 서비스 및 유지보수



전체 유지 관리 지원에서 임시 서비스에 이르기까지 맞춤형 프로그램을 통해 문제가 발생하기 전에 문제를 방지할 수 있습니다.성능 진단, 플레이트 크리닝 및 검사, 신속한 교체를 통한 결함 검사, 필요에 따라 수리를 수행하기 위해 가장 적합한 일정을 귀하와 함께 조정합니다.



당사의 숙련된 기술자가 경제적이고 환경 친화적인 방법을 사용하여 열교환기를 신속하게 분해하고 각 판을 전문적으로 청소합니다.귀하의 설치가 곧 다시 전체 용량으로 실행될 것입니다.가능한 한 CIP(Cleaning in Place)를 수행할 수 있는 장비를 갖추고 있습니다.



판형 열교환기에 결함이 있거나 성능이 저하된 경우 수리 서비스가 설치를 즉시 정상 작동 상태로 복원합니다.결함이 있거나 마모된 개스킷은 물론 손상되거나 새는 플레이트를 귀하의 설치 사양과 완벽하게 일치하는 원본 또는 고품질 교체품으로 교체합니다.



또한 현재 설정을 분석하여 예를 들어 열교환기의 플레이트 수를 늘리는 방식으로 설치를 최적화할 수 있는지 확인할 수 있습니다.보다 효율적인 열 교환기가 에너지 비용을 낮추면서 전체 성능을 향상시키므로 이는 전체 시스템에 대한 업그레이드입니다.



귀하의 요구 사항이 무엇이든 당사의 전담 서비스 팀이 대기하고 있습니다.



품질 관리



당사의 품질 관리 검사원은 판에 결함이 있는지 세심하게 검사합니다.우리는 판에서 잠재적인 누출을 발견하기 위해 염료 테스트를 수행하고 암모니아 기반 판형 열교환기에 대한 가스 테스트를 수행합니다.



모든 플레이트는 고객에게 배송되기 전에 엄격한 품질 요구 사항을 충족해야 긴 수명과 함께 내구성 있는 솔루션을 보장할 수 있습니다.



현장 진단이 가능합니다.현재 설치에서 누출되는 판을 발견하면 시스템의 안정성과 효율성을 높이는 고성능 판으로 교체할 수 있습니다.





PHE 문제 해결



판형 열교환기에 문제가 있는 경우 대부분의 경우 직원이 해결할 수 있습니다.아래에서 가능한 문제와 가능한 원인 및 해결 방법에 대한 요약을 찾으십시오.



판형 열교환기의 지속적이고 적절한 기능을 위한 조건은 명판에 언급된 압력 및 온도에 대한 허용 값을 엄격히 준수하는 것입니다.

이 값을 초과하면 압력 피크가 단기간 지속되더라도 장치가 손상되고 문제의 원인이 됩니다.



비용이 많이 드는 수리를 피하기 위해 적절하게 교육을 받은 직원에게 설치 작업 및 유지 관리를 수행하는 것이 좋습니다.당신은 또한 저희에게 연락할 수 있습니다.



문제	가능한 원인	가능한 해결책
누출	연결에서	고무 라이너 확인(장착된 경우) 플랜지 개스킷 확인(장착된 경우) O-링 확인 파이프를 장력 없이 맞춥니다
	1차 및 2차 회로 혼합	판에 구멍 및/또는 균열이 없는지 확인하십시오.
	플레이트 패키지에서	어셈블리 확인 개스킷의 상태를 확인하십시오 가스켓의 올바른 위치를 확인하십시오
	작동 조건이 사양과 다릅니다.	작동 조건 조정
용량 부족	시스템의 공기	파이프 시스템 탈기 가능한 에어 트랩이 있는지 파이프 작업을 확인하십시오.
	작동 조건이 사양과 다릅니다.	작동 조건 조정
	열교환기가 더럽다	열교환기 청소
	연결이 교환되었습니다.	파이프 작업을 다시 실행
너무 높은 압력 강하	흐름 큰 디자인 흐름	흐름을 조정
	플레이트의 채널이 차단됨	세척/청소
	잘못된 측정	압력 표시기 확인
	디자인에서 벗어난 매체	예를 들어 부동액을 추가하면 압력 강하가 증가합니다.
	시스템의 공기	파이프 시스템 탈기 가능한 에어 트랩이 있는지 파이프 작업을 확인하십시오.



판형 열교환기 사진







M&C Heat Parts 회사소개서



M&C Heat Parts Co., Ltd는 강소성 우시에 설립되었습니다.M&C는 고품질의 열전달 장비를 설계 및 제조하는 전문 기업입니다.제품 범위는 판 및 개스킷, 판형 열교환기, 개스킷 열 교환기 및 납땜 열 교환기로 구성됩니다.따라서 전 세계적으로 몇 안 되는 생산업체 중 하나인 M&C는 다양한 산업과 거의 모든 응용 분야에 최적의 열역학 설계를 갖춘 솔루션을 제공합니다.

M&C는 원스톱 액세서리 서비스, 다중 브랜드 및 다중 모델 대안을 제공합니다.우리는 판형 열교환기에 대한 모든 요구 사항을 충족하고 풍부한 스토리지와 빠른 응답을 통해 기계를 지속적으로 가동할 것입니다.

또한, 우리는 자재 구매에서 완제품 포장에 이르기까지 제품이 양호한 상태로 수령될 때까지 엄격한 품질 관리 및 애프터 서비스 시스템을 갖추고 있습니다.우리의 제품은 다양한 분야에서 전 세계적으로 널리 사용되었습니다.







M&C 판형 열교환기 판 및 개스킷 기타 모델 권장



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 등;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL 등

트랜터/스윕 - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 등;

API/슈미트 - 시그마 7, 시그마 9, 시그마 13, 시그마 26, 시그마 27, 시그마 36, 시그마 66, 시그마 106, 시그마 229, 시그마 스타 45, 시그마 스타 90 등;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 등;

히사카 - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 등;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L 등;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 등;

열파 - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP 등;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M 등;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 등;
