식품 산업에서 사용되는 소형 저온 살균을 위한 S8/S8A Sondex/Danfoss 판형 열교환기

S8/S8A 판형 열교환기 설계 원리




길이가 최대 0.75m(2.5피트)이고 "긴" 열 패턴이 있는 유형 S4A 및 S8A 플레이트 범위는 단일 패스 솔루션에서 최대 6m³/h(26gpm)의 많은 작업을 처리합니다. 헤드 측에 있어 배관 및 서비스 작업이 용이하며 서비스를 위해 교환기를 분해하면 파이프를 제거할 필요가 없습니다.



이 플레이트 제품군은 최대 3.000l/h(제품 유형 및 온도 프로파일에 따라 다름)의 소규모 저온 살균을 위해 설계되었으며 부드럽고 부드러운 제품 처리를 보장합니다.



따뜻한 매체가 채널 사이의 얇고 강한 유동판을 통해 에너지를 전달하고 두 매체를 혼합하지 않고 차가운 반대 매체로 전달할 때 열 전달이 이루어집니다.역류는 최적의 효율을 만듭니다.플레이트 및 입구 디자인은 모든 "유동" 표면의 효과적이고 쉬운 CIP(Cleaning in Place)를 허용합니다.

S8/S8A 모델 판형 열교환기 사양


표면적	0.08㎡
플레이트 세타 각도	수평 130° 수직 130°
연결 직경	28mm
판 골판지 두께	2.35mm
플레이트 중심 길이* 너비	656*70mm
판 모양 길이*폭	724*140mm

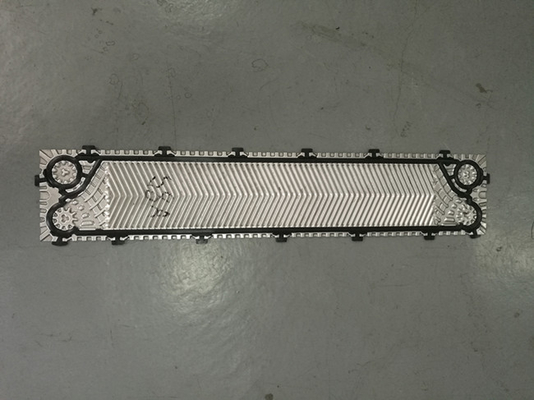

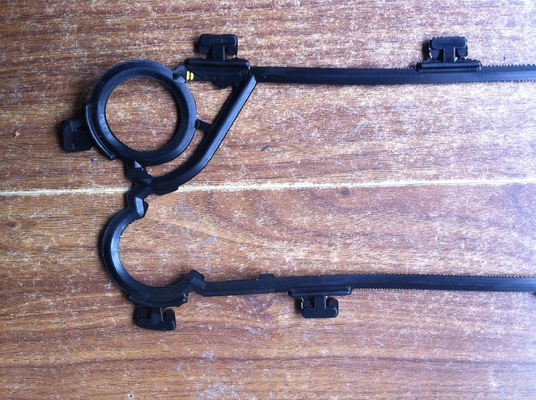

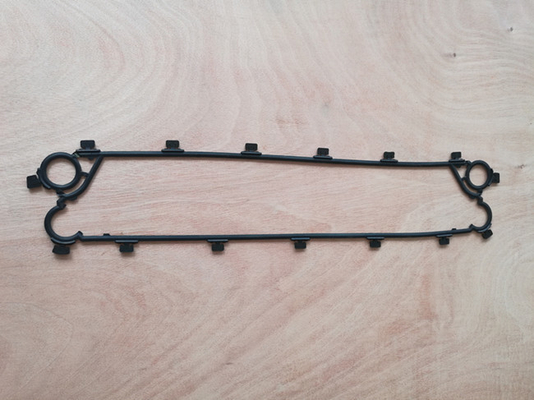

S8/S8A판형 열교환기 가스켓 및 판 사진









S8/S8A 프레임



플레이트 수	L(프레임 길이)(mm)	W(mm)	흠)	최대 무게, 비어 있음(kg)	연결 타입
S8A FG16
7-19	275	200(7.87")	758(29.84")	74	DN25/1" 유제품 유니온
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200(7.87")	913-943(35.95"-37.13")	77	DN25/1" 유제품 유니온
56-75	548			83
76-95	648			109
96-124	798			140



S8/S8A 판형 열교환기 기술 데이터



유형		S1	S4A	S6A	S8A
최대일의 압박감	PN(바)	10.16
최대작동 온도	°C	최대 180
최소작동 온도		-10
흐름 매체		물과 다른 유체, 증기
볼륨/채널	NS	0.09	0.17	0.13	0.21
연결 크기		DN32/1.25"
연결 타입		스테인리스 스틸 또는 티타늄의 1.25" 파이프 또는 나사산 파이프(요청 시 다른 재료 사용 가능) DN 25/1" 낙농 조합(식품/위생 산업 프레임 전용)
판재		스테인리스 스틸 EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, 티타늄 GR.1 요청 시 사용 가능한 기타 자료
판 두께	mm	0.5 요청 시 사용 가능한 기타 자료
개스킷 재질		NBR, EPDM, FKM 요청 시 사용 가능한 기타 자료
가스켓 부착형		손더 잠금
연결 라이너		고무 NBR, EPDM, FKM 스테인리스 스틸 EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
액자		도색된 프레임, 색상 RAL 5010(요청 시 다른 색상 제공) 위생 분야(예: 식품 및 유제품 산업)용으로 설계된 스테인리스 스틸 프레임
프레임 도장 사양		부식 범주 C2L, C4M, C5M에 사용할 수 있는 도장



PHE 플레이트 기능



	특징	장점	당신을 위해 무엇입니까!
NS	유통지역	효율적인 흐름 분배	부정유통 방지
NS	골판지 패턴 열전달 영역	난기류 촉진, 오염 최소화	우수한 열회수 효과 실행 시간 최대화
씨	플레이트 잠금 시스템	"코너 잠금" 및 "버블 잠금" 개념은 장치를 닫았을 때 안정적이고 잘 정렬된 플레이트 팩을 보장합니다.	안전하고 경제적인 운영 높은 서비스 용이성 최소 서비스 다운타임
NS	EASYCLIP 가스켓 시스템	플링거를 사용하여 경사진 개스킷 가장자리가 제자리에 쉽게 고정됨 제자리에 안전하게 유지되고 높은 밀봉 무결성 제공	안정적인 작동 쉽고 빠른 교체 특별한 도구가 필요하지 않음







PHE 가스켓 유형



Sondex 브랜드에서 사용되는 세 가지 일반적인 가스켓 유형이 있는지 확인하십시오.





PHE 플레이트 유형



"개스킷이 있는 시작 플레이트""개스킷이 있는 왼쪽 흐름 플레이트""개스킷이 있는 오른쪽 흐름 플레이트" 개스킷이 있는 끝판"



써멀 롱 플레이트 써멀 쇼트 플레이트





PHE 문제 해결



판형 열교환기에 문제가 있는 경우 대부분의 경우 직원이 해결할 수 있습니다.아래에서 가능한 문제와 가능한 원인 및 해결 방법에 대한 요약을 찾으십시오.



판형 열교환기의 지속적이고 적절한 기능을 위한 조건은 명판에 언급된 압력 및 온도에 대한 허용 값을 엄격히 준수하는 것입니다.

이 값을 초과하면 압력 피크가 단기간 지속되더라도 장치가 손상되고 문제의 원인이 됩니다.



비용이 많이 드는 수리를 피하기 위해 적절하게 교육을 받은 직원에게 설치 작업 및 유지 관리를 수행하는 것이 좋습니다.당신은 또한 저희에게 연락할 수 있습니다.



문제	가능한 원인	가능한 해결책
누출	연결에서	고무 라이너 확인(장착된 경우) 플랜지 개스킷 확인(장착된 경우) O-링 확인 파이프를 장력 없이 맞춥니다
	1차 및 2차 회로 혼합	판에 구멍 및/또는 균열이 없는지 확인하십시오.
	플레이트 패키지에서	어셈블리 확인 개스킷의 상태를 확인하십시오 가스켓의 올바른 위치를 확인하십시오
	작동 조건이 사양과 다릅니다.	작동 조건 조정
용량 부족	시스템의 공기	파이프 시스템 탈기 가능한 에어 트랩이 있는지 파이프 작업을 확인하십시오.
	작동 조건이 사양과 다릅니다.	작동 조건 조정
	열교환기가 더럽다	열교환기 청소
	연결이 교환되었습니다.	파이프 작업을 다시 실행
너무 높은 압력 강하	흐름 큰 디자인 흐름	흐름을 조정
	플레이트의 채널이 차단됨	세척/청소
	잘못된 측정	압력 표시기 확인
	디자인에서 벗어난 매체	예를 들어 부동액을 추가하면 압력 강하가 증가합니다.
	시스템의 공기	파이프 시스템 탈기 가능한 에어 트랩이 있는지 파이프 작업을 확인하십시오.

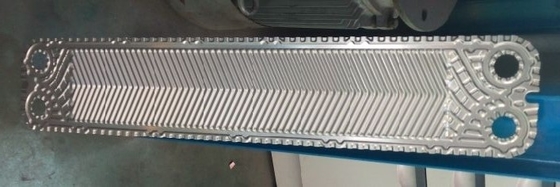

판형 열교환기 사진
