제품 상세 정보:
결제 및 배송 조건:
|
| 모델: | GL13 | 이름: | 판형 열교환기 가스켓/판 |
|---|---|---|---|
| 최대 설계 압력: | 최대 2.5MPaG | 판재: | 스테인리스강, 티타늄, 고니켈 합금, 니켈 등 |
| 가스켓 재질: | NBR, EPDM, FPM, NBRHT, 바이톤 | 표면적: | 0.13㎡ |
| 플레이트 세타 각도: | 58° 120° | 연결 직경: | 67mm |
| 판 골판지 두께: | 3mm | 플레이트 중심 길이* 너비: | 592*135mm |
| 판 모양 길이*폭: | 714*248mm | ||
| 하이 라이트: | NT150S 기어 플레이트,선박용 기어 플레이트,NT150S 플레이트 열교환기 가스켓 |
||
마린 잭 워터 쿨러 용 Tranter GL13 판형 열교환 기 플레이트 및 개스킷
판형 열교환기 소개
판형 열교환기는 1920년대에 처음 생산되었으며 이후 많은 분야에서 널리 사용되었습니다.
플레이트 교환기는 유체가 그들 사이에서 흐를 수 있도록 일련의 채널을 형성할 수 있도록 하나를 다른 플레이트 위에 배치한 일련의 평행 플레이트로 구성됩니다.
두 개의 인접한 판 사이의 공간은 유체가 흐르는 채널을 형성합니다.
플레이트 모서리에 있는 입구 및 출구 구멍은 교환기의 교대 채널을 통해 뜨거운 유체와 차가운 유체를 허용하므로 플레이트의 한쪽은 항상 뜨거운 유체와 다른 쪽은 차가운 유체와 접촉합니다.
접시의 크기는 몇 제곱센티미터(100mm * 300mm 측면)에서 최대 2 또는 3제곱미터(1000mm * 2500mm 측면)까지 다양합니다.단일 교환기의 플레이트 수는 10개에서 수백 개에 불과하므로 표면 교환기 영역에 최대 수천 제곱미터에 도달합니다.
일반적으로 이러한 판은 난류, 열 교환기 표면을 증가시키고 교환기에 기계적 강성을 제공하기 위해 물결 모양입니다.주름은 0.3mm ~ 1mm 두께의 판금을 냉간 단조하여 얻을 수 있습니다.
플레이트에 가장 자주 사용되는 재료는 스테인리스 스틸(AISI 304, 316), 티타늄 및 알루미늄입니다.
플레이트의 주름은 유체를 구불구불한 경로로 밀어넣고 인접한 두 플레이트 b 사이의 공간을 1~5mm로 설정합니다.
GL13 모델 판형 열교환기 사양
| 표면적 | 0.13㎡ |
| 플레이트 세타 각도 | 58 ° 120 ° |
| 연결 직경 | 67mm |
| 판 골판지 두께 | 3mm |
| 플레이트 중심 길이* 너비 | 592* 135mm |
| 판 모양 길이*폭 | 714*248mm |
GL13 판형 열교환기 기술 정보
| 표준 연결 치수 | DN50 |
| 조임 볼트 | M20 |
| 긴 조임 볼트의 수(T엘) | 4 |
| 짧은 조임 볼트 수(Ts) | 4 |
| 커버 두께 | 25mm |
| 가이드 바의 무게 |
1.4kg/m |
| 조임 볼트의 무게 | 2.0kg/m |
| A 차원 |
3.4*n mm |
| C 차원 | LG |
| F-치수 | LG-25mm |
|
웨이트 플레이트+가스켓(W) AISI 304/316 0.5mm AISI 304/316 0.6mm 티타늄 0.5mm 티타늄 0.6mm |
0.76kg 0.91kg 0.46kg 0.55kg |
| 무게 프레임 | 110+n*W kg |
| 최대 플레이트 수 | LT엘 | LG | 씨 | NS |
| 71 | 500 | 590 | 590 | 565 |
| 115 | 750 | 840 | 840 | 815 |
| 159 | 1000 | 1090 | 1090 | 1065 |
LT L = 길이가 긴 조임 볼트
LG = 길이 가이드 바
n= 플레이트 수
GL13 판형 열교환기 가스켓 및 판 사진

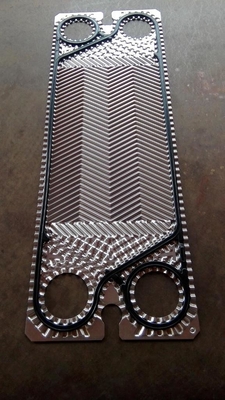

GL13 플레이트
GL 시리즈 헤링본 스타일 플레이트는 ta 스팬이 커서 압력 강하와 열 전달 속도를 미세하게 조정할 수 있습니다.

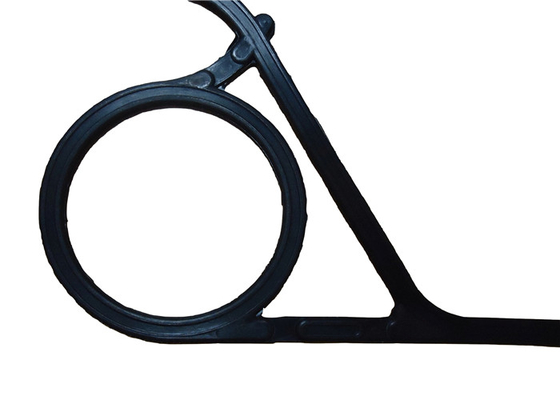

GL13 가스켓 선택

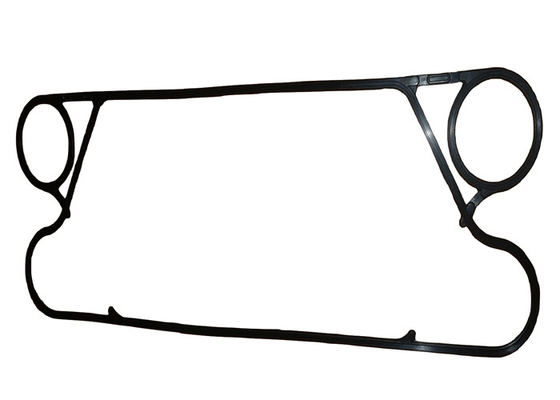

접착식 개스킷
M&C 플레이트 개스킷은 우수한 성능을 보장하기 위해 특수 성형된 엘라스토머입니다.
NBR, EPDM, Viton, Neoprene, Butyl.Hypalon, Teflon-encapsulated NBR 등 다양한 가스켓 재료를 최대 작동 온도 180℃까지 공정 조건에 맞게 사용할 수 있습니다.

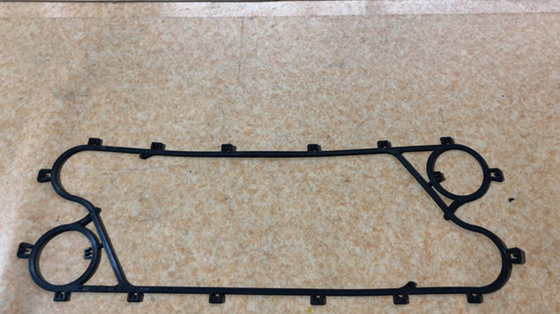

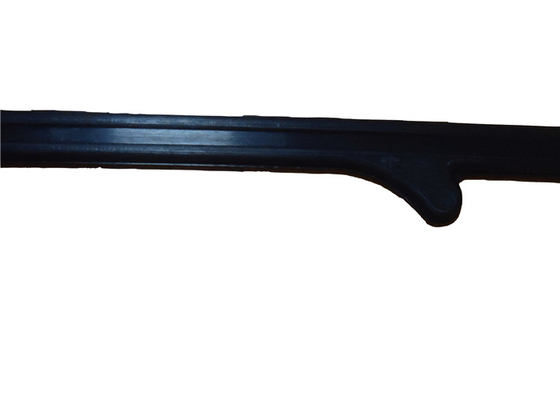

클립온 가스켓
정기적인 청소가 필요하거나 공격적인 유체가 개스킷 수명을 단축시키는 경우 M&C Clip-on 무접착 개스킷 시스템을 고려하십시오.독특한 디자인으로 쉽고 빠른 클립온 설치가 가능하여 확실한 밀봉과 간단한 제거가 가능합니다.
클립온은 NBR 및 EPDM(산업 및 FDA 등급 모두)으로 제공됩니다.이 정밀 개스킷은 엄격한 제조 관리 하에 성형되며 긴 수명과 우수한 압축 영구 변형 저항을 위해 과산화물 경화됩니다.
쉘 및 튜브 교환기가 있는 GL13 판형 열교환기의 장점
효율성과 경제성이 중요한 요소인데 엔진룸을 무겁고 부피가 큰 장비로 채우는 이유는 무엇입니까?
M&C의 판형 열교환기는 성능이 비슷한 쉘-튜브 열교환기 크기의 약 1/3, 무게의 1/6에 불과합니다.튜브 교환기에 투자하는 것이 합리적으로 보일지라도 이것은 판형 열 교환기보다 수명 주기 비용이 훨씬 더 높습니다.
한 가지 이유는 판형 열교환기의 열전달 특성이 3~5배 더 높기 때문입니다.또 다른 방법은 1℃의 낮은 온도에 접근하는 것입니다.
효율성이 입증됩니다!
판형 열교환기는 기존의 쉘-앤-튜브 열교환기에 비해 많은 이점을 제공합니다.
판형 열교환기의 장점
판형 열교환기 유지 보수를 제공하는 방법?
판형 열교환기 유지 보수는 두 가지 별개의 방법을 통해 제공됩니다.
이 두 가지 방법의 기본적인 차이점은 유지 관리를 수행하는 방법이 아니라 어디에서 누가 유지 관리를 수행하는지입니다.CIP는 신속한 복구와 장비의 지속적인 사용을 위해 제조공장에서 수행되며, 일반적으로 유지보수 담당자가 수행합니다.유지보수를 위해 승인된 청소 시설을 사용하려면 장비를 제거하고 인증된 유지보수 직원이 판형 열교환기를 서비스하는 공장 외부의 시설로 운송해야 합니다.각 방법을 자세히 살펴보면 어떤 것이 가장 좋은지 밝히는 데 도움이 될 것입니다.
CIP 유지 보수.유지보수 주기에서 빠른 전환의 장점 때문에 CIP는 매력적인 유지보수 방법입니다.더 빠르고 편리하고 간단합니다.특히 부식성 액체를 처리할 때 선호되는 세척 방법이기도 합니다.일반적으로 CIP 작업은 다음과 같습니다.
공인 청소 시설. 공인 청소 시설의 단점은 선행 비용으로 측정되는 경향이 있으며 달성된 실제 이점은 거의 없습니다.
승인된 청소 시설에서 각 접시를 기록하고 시각적으로 검사하여 재조정할 가치가 있는지 결정합니다.고객에게 과소 평가 가능한 플레이트가 있는지와 그 이유를 알립니다.시설은 판형 열교환기의 원래 사양을 확인하기 위해 데이터베이스를 교차 확인하고 나머지 판의 개스킷과 접점을 면밀히 육안으로 검사하여 원래 사양에서 부식이나 명백한 변경이 있는지 확인합니다.그런 다음 필요한 정확한 세척 및 처리 프로세스가 결정됩니다.
플레이트는 압력 세척, 헹굼 및 고온 부식성 스트립핑 및/또는 가스켓 및 스케일 제거를 위한 수동 절차를 거칩니다.그들은 모든 오염 물질의 균형을 제거하기 위해 판 재료와 호환되는 다양한 산에 담가집니다.세척된 플레이트는 육안으로 완전히 검사되고 플레이트의 10% 샘플링은 염료 침투 테스트를 거칩니다.테스트한 각 플레이트에 염료를 뿌리고 자외선 아래에서 검사하여 핀홀 누출이나 균열을 찾습니다.이 절차에 따라 플레이트를 다시 압력 세척하고 헹구어 염료의 모든 흔적을 제거합니다.
그런 다음 필요할 경우 현장 수리를 용이하게 하는 OEM 사양 개스킷 접착제로 플레이트를 다시 개스킷합니다.플레이트는 포장 및 배송되기 전에 철저한 검사를 받습니다.장치는 선적 전에 정수압 테스트를 거칩니다.
판형 열교환기 사진
M&C Heat Parts 회사소개서
M&C Heat Parts Co., Ltd는 강소성 우시에 설립되었습니다.M&C는 고품질의 열전달 장비를 설계 및 제조하는 전문 기업입니다.제품 범위는 판 및 개스킷, 판형 열교환기, 개스킷 열 교환기 및 납땜 열 교환기로 구성됩니다.따라서 전 세계적으로 몇 안 되는 생산업체 중 하나인 M&C는 다양한 산업과 거의 모든 응용 분야에 최적의 열역학 설계를 갖춘 솔루션을 제공합니다.
M&C는 원스톱 액세서리 서비스, 다중 브랜드 및 다중 모델 대안을 제공합니다.우리는 판형 열교환기에 대한 모든 요구 사항을 충족하고 풍부한 스토리지와 빠른 응답을 통해 기계를 지속적으로 가동할 것입니다.
또한, 우리는 자재 구매에서 완제품 포장에 이르기까지 제품이 양호한 상태로 수령될 때까지 엄격한 품질 관리 및 애프터 서비스 시스템을 갖추고 있습니다.우리의 제품은 다양한 분야에서 전 세계적으로 널리 사용되었습니다.
M&C 판형 열교환기 판 및 개스킷 기타 모델 권장
Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 등;
APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL 등
트랜터/스윕 - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 등;
API/슈미트 - 시그마 7, 시그마 9, 시그마 13, 시그마 26, 시그마 27, 시그마 36, 시그마 66, 시그마 106, 시그마 229, 시그마 스타 45, 시그마 스타 90 등;
Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 등;
히사카 - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 등;
GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L 등;
Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 등;
열파 - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP 등;
DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M 등;
LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 등;
M&C 판형 열교환기 납품 준비 완료
