조선용 Hisaka 판형 열교환기 틈막이 LX10

히사카 판형 열교환기 AUX.FW COOLER LX195/LX135/LX10A/LX10 조선용

LX195/LX135 모델 판형 열교환기 기본 구조

전열판은 스테인리스나 티타늄과 같은 내식성 금속을 얇은 판으로 눌러 만든 후 씰 가스켓으로 고정하고 가이드 바에 모래 더미를 걸어두는 방식입니다.플레이트는 고정 프레임과 가동 프레임 사이에 볼트로 조입니다.여기에 액체가 흐를 수 있도록 열전달 판 사이에 일정한 간격이 있습니다.액체 입구 및 출구는 고정 프레임 또는 이동 프레임에 있습니다.

LX195/LX135 모델 판형 열교환기 사양

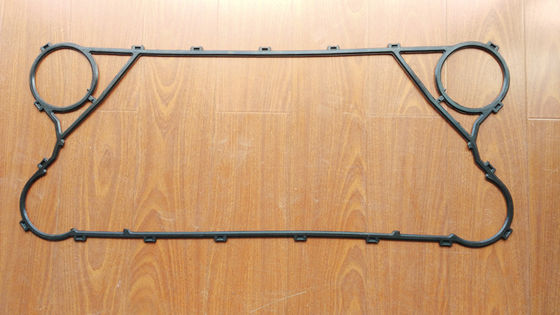

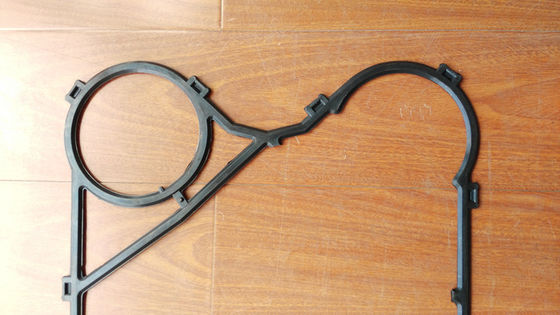

LX195/LX135 판형 열교환기 가스켓 사진

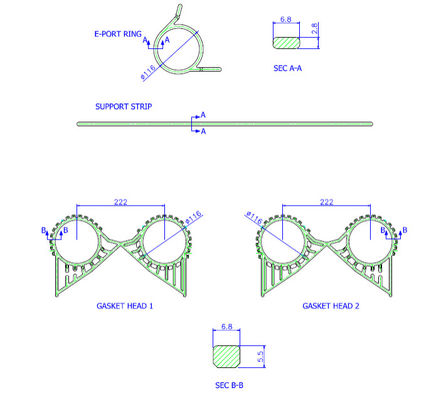

PHE 가스켓 매개변수

판형 열교환기에 사용되는 개스킷은 다양한 액체 품질과 온도/압력 조건에서 내구성이 있어야 합니다.M&C는 다양한 용도를 지원하기 위해 다음과 같은 가스켓 재료를 준비했습니다.



PHE 플레이트 매개변수

플레이트는 각 유닛에 대한 최적의 면적과 비용 효율적인 열교환기를 달성하기 위해 다양한 패턴 중에서 특별히 선택됩니다.이 플레이트는 H형, L형, 혼합형의 3가지 유형으로 분류할 수 있습니다.

PHE 적용 분야/경우



판형 열교환기 특징

열전달 판

각 열전달 판은 강도와 ​​열전달 면적을 높이기 위해 다양한 패턴으로 주름이 있습니다.또한, 주름은 높은 난류를 생성하여 높은 열 전달 계수를 달성합니다.플레이트의 각 모서리에는 통과 구멍이 제공됩니다.각 플레이트는 주변 홈에 끼워진 개스킷으로 단단히 밀봉됩니다.


흐름 채널

판은 A판과 B판으로 나뉘며, 이 판 사이에 통로가 형성된다.고온 유체는 다른 유체의 반대 방향으로 교대로 흐릅니다.따라서 이러한 판을 통해 고효율 열 전달이 달성됩니다.

A 플레이트를 뒤집으면 B 플레이트가 됩니다.따라서 대부분의 모델에서 한 가지 유형의 플레이트만 A 플레이트와 B 플레이트로 사용할 수 있습니다.


쉬운 유지 보수

판형 열교환기는 조임 볼트와 너트를 풀어 점검 및 유지 보수를 위해 쉽게 열 수 있습니다.장치의 조립 및 개봉도 쉽게 수행됩니다.

적은 설치 공간

가볍고 컴팩트한 구조로 설치 공간을 쉘 & 튜브 열교환 기의 1/4로, 무게를 1/3로 절약합니다.또한, 가볍고 얇은 가열판으로 액체 보유량이 적어 설치 작업이 용이합니다.

Plate Heat Exchanger는 배관 작업 없이 분해 세척이 가능하며, Shell & Tube Heat는 Tube Bundle을 인출하기 위한 별도의 공간이 필요합니다.


판형 열교환기의 장점

1. 열전달 계수는 Shell & Tube 열교환 기의 약 2 배입니다.응축수를 즉시 배출하여 응축면을 항상 확보하고 열전달 계수를 향상시킵니다.

2. 기존 판형 열교환기보다 증기압 강하가 훨씬 적도록 판 특성을 특별히 고려하였습니다.

3. 냉각수 소비량은 열교환기의 약 절반입니다.

4. Gasket의 사용을 선택적으로 사용하여 폭넓은 적용분야로 확장합니다.

5. 판수를 증감하여 응축 용량을 쉽게 변경할 수 있습니다.

6. LX195/LX135 형은 입구와 출구가 같은 면으로 연결되어 있기 때문에 전체 콘덴서 뿐만 아니라 부분 콘덴서에도 적용이 가능합니다.

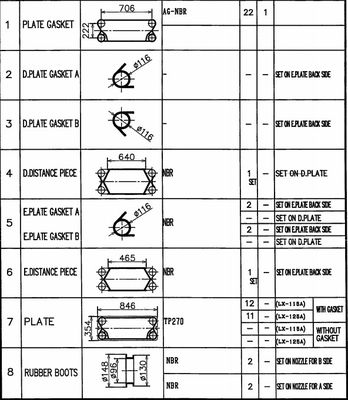

판형 열교환기 그림

M&C Heat Parts 회사소개서

M&C Heat Parts Co., Ltd는 강소성 우시에 설립되었습니다.M&C는 고품질의 열전달 장비를 설계 및 제조하는 전문 기업입니다.제품 범위는 판 및 개스킷, 판 열교환기, 개스킷 열 교환기 및 납땜 열 교환기로 구성됩니다.따라서 전 세계적으로 몇 안 되는 생산업체 중 하나인 M&C는 다양한 산업과 거의 모든 응용 분야에 최적의 열역학 설계를 갖춘 솔루션을 제공합니다.

M&C는 원스톱 액세서리 서비스, 다중 브랜드 및 다중 모델 대안을 제공합니다.우리는 판형 열교환기에 대한 모든 요구 사항을 충족하고 풍부한 스토리지와 빠른 응답을 통해 기계를 지속적으로 가동할 것입니다.

또한, 우리는 자재 구매에서 완제품 포장에 이르기까지 제품이 양호한 상태로 수령될 때까지 엄격한 품질 관리 및 애프터 서비스 시스템을 갖추고 있습니다.우리의 제품은 다양한 분야에서 전 세계적으로 널리 사용되었습니다.

M&C 판형 열교환기 판 및 개스킷 기타 모델 권장

Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 등;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL 등

트랜터/스윕 - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 등;

API/슈미트 - 시그마 7, 시그마 9, 시그마 13, 시그마 26, 시그마 27, 시그마 36, 시그마 66, 시그마 106, 시그마 229, 시그마 스타 45, 시그마 스타 90 등;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 등;

히사카 - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 등;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L 등;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 등;

열파 - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP 등;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M 등;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 등;
