제품 상세 정보:
결제 및 배송 조건:
|
| 모델: | LX595/LX515/LX50 | 이름: | 판 열교환기 틈막이 |
|---|---|---|---|
| 운영 압력: | 최대 3.0MPaG | 판 물자: | 스테인리스강, 티타늄, 고니켈 합금, 니켈 등 |
| 틈막이 물자: | NBR, EPDM, FPM, NBRHT, 바이톤 | 표면적: | 0.83㎡ |
| 최대. 흐름율: | 800 m3/h | 연결 직경: | 200 밀리미터 |
| 프레임 치수: | 1995*810mm | ||
| 하이 라이트: | 접시 열교환기 가스 켓,다관형 열교환기 틈막이 |
||

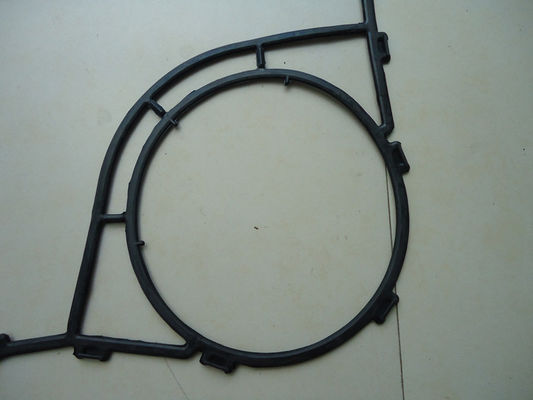

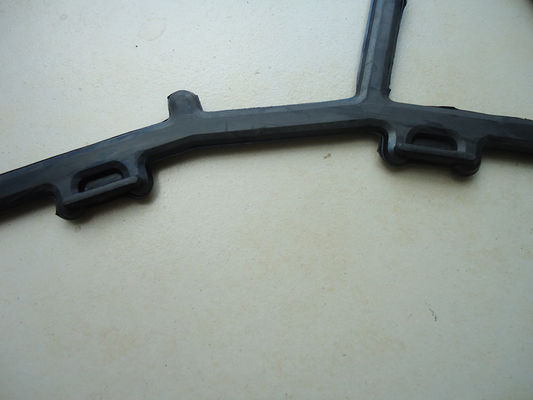

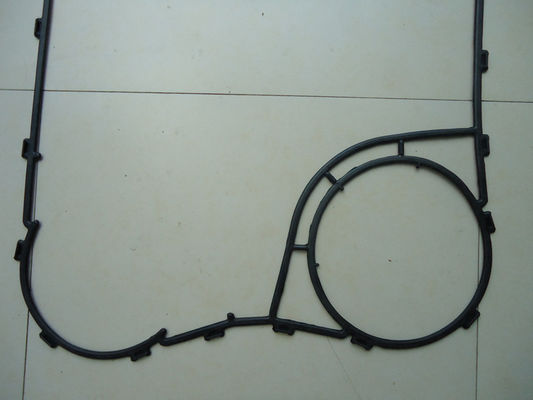

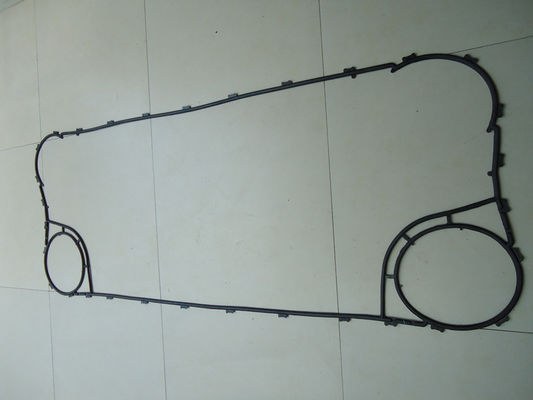

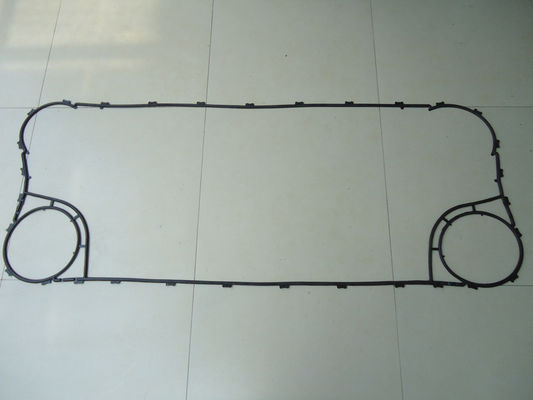

히사카 LX595/LX515/LX50 선박용 모델 가스켓 판형 열교환기 예비 부품
LX595/LX515 모델 판형 열교환기 기본 구조
전열판은 스테인리스나 티타늄과 같은 내식성 금속을 얇은 판으로 눌러 만든 후 씰 가스켓으로 고정하고 가이드 바에 모래 더미를 걸어두는 방식입니다.플레이트는 고정 프레임과 가동 프레임 사이에 볼트로 조입니다.여기에 액체가 흐를 수 있도록 열전달 판 사이에 일정한 간격이 있습니다.액체 입구 및 출구는 고정 프레임 또는 이동 프레임에 있습니다.
LX595/LX515 모델 가스켓 사양
| 표면적 | 0.83㎡ |
| 최대유량 | 800m³/h |
| 연결 직경 | 200mm |
| 프레임 치수 | 1995*810mm |
PHE 가스켓 매개변수
판형 열교환기에 사용되는 개스킷은 다양한 액체 품질과 온도/압력 조건에서 내구성이 있어야 합니다.M&C는 다양한 용도를 지원하기 위해 다음과 같은 가스켓 재료를 준비했습니다.
| 가스켓 재질 | 온도 범위(℃) | 경도 | 사용 가능한 매체 |
| NBR | -20 ~ 110 | -75+/-3 | 물, 기름, 산 등 |
| EPDM | -30 ~ 150 | 80+/-5 | 증기, 암모니아, 산 등 |
| NBR-HT | -30 ~ 160 | 85+/-5 | 광유, 열유 |
| EPDM-HT | -30 ~ 180 | 85+/-5 | 고온수 |
| TFEP | -20 ~ 180 | 80+/-5 | 산, 글리콜, 염화물 |
| FPM | -55 ~ 220 | 80+/-5 | 산, 글리콜, 염화물 |
PHE 적용 분야/경우
| 화학적 인 | 가성소다, 비료, 석유화학, 정유, 유지, 제약, 황산냉각 |
| 음식 | 우유, 맥주, 청량음료, 소스, 와인, 스키드 살균기 |
| 공조 | 에어컨, 최고 온수 난방 |
| 제철소 | 고로, 연속주조, COG, 도금 및 아연도금, 고로 냉각 |
| 금속 | 도금, 담금질, 아노다이징, 도장 |
| 펄프 및 제지 | 흑주, 백주, 소화조, 열회수 |
| 직물 | 합성섬유, 방적, 염색 |
| 중앙 냉각 | 해수, 하천수, 발전소, 열병합발전, 해양 등 다수. |
판형 열교환기 특징
열전달 판
각 열전달 판은 강도와 열전달 면적을 높이기 위해 다양한 패턴으로 주름이 있습니다.또한, 주름은 높은 난류를 생성하여 높은 열전달 계수를 달성합니다.플레이트의 각 모서리에는 통과 구멍이 제공됩니다.각 플레이트는 주변 홈에 끼워진 개스킷으로 단단히 밀봉됩니다.
흐름 채널
판은 A판과 B판으로 나뉘며, 이 판 사이에 통로가 형성된다.고온 유체는 다른 유체의 반대 방향으로 교대로 흐릅니다.따라서 이러한 판을 통해 고효율 열 전달이 달성됩니다.
A 플레이트를 뒤집으면 B 플레이트가 됩니다.따라서 대부분의 모델에서 한 가지 유형의 플레이트만 A 플레이트와 B 플레이트로 사용할 수 있습니다.
쉬운 유지 보수
판형 열교환기는 조임 볼트와 너트를 풀어 점검 및 유지 보수를 위해 쉽게 열 수 있습니다.장치의 조립 및 개봉도 쉽게 수행됩니다.
적은 설치 공간
가볍고 컴팩트한 구조로 설치 공간을 쉘 & 튜브 열교환 기의 1/4로, 무게를 1/3로 절약합니다.또한 가볍고 얇은 발열판으로 액보유량이 적어 설치 작업이 용이합니다.Plate Heat Exchanger는 배관 작업 없이 분해 세척이 가능하며, Shell & Tube Heat는 Tube Bundle을 인출하기 위한 별도의 공간이 필요합니다.
